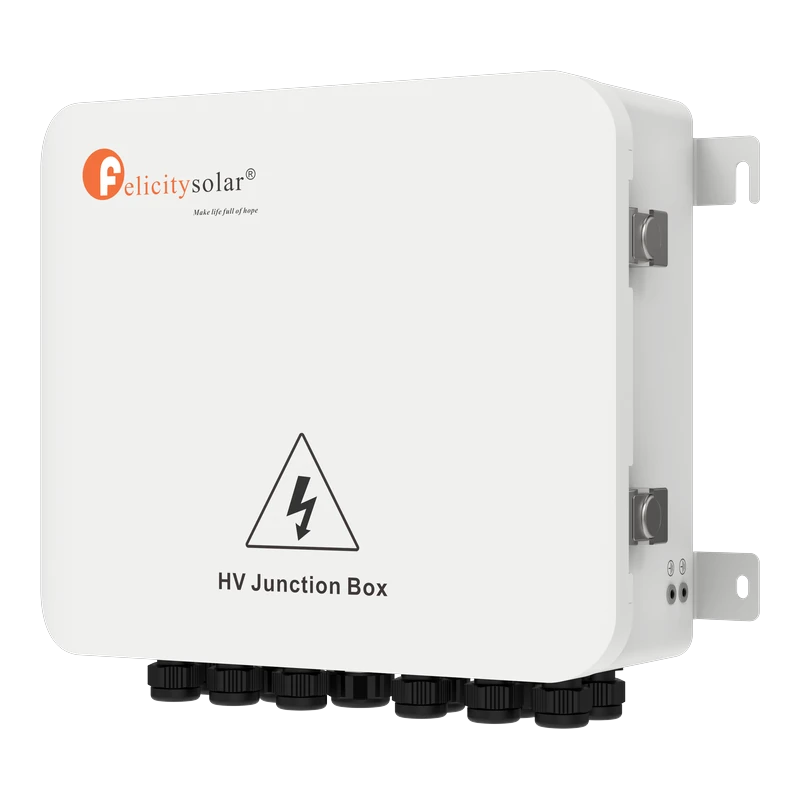

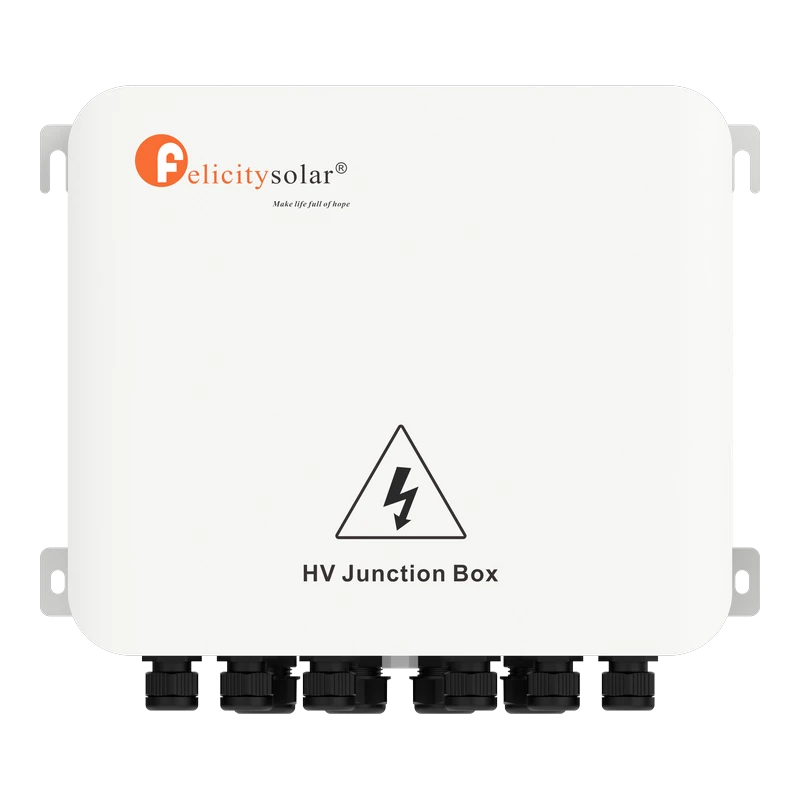

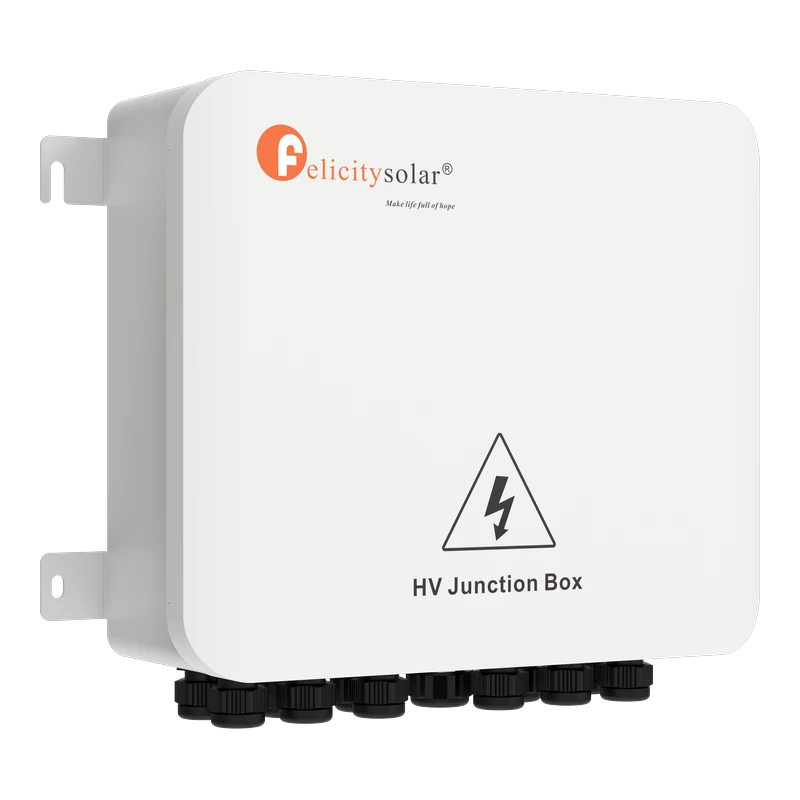

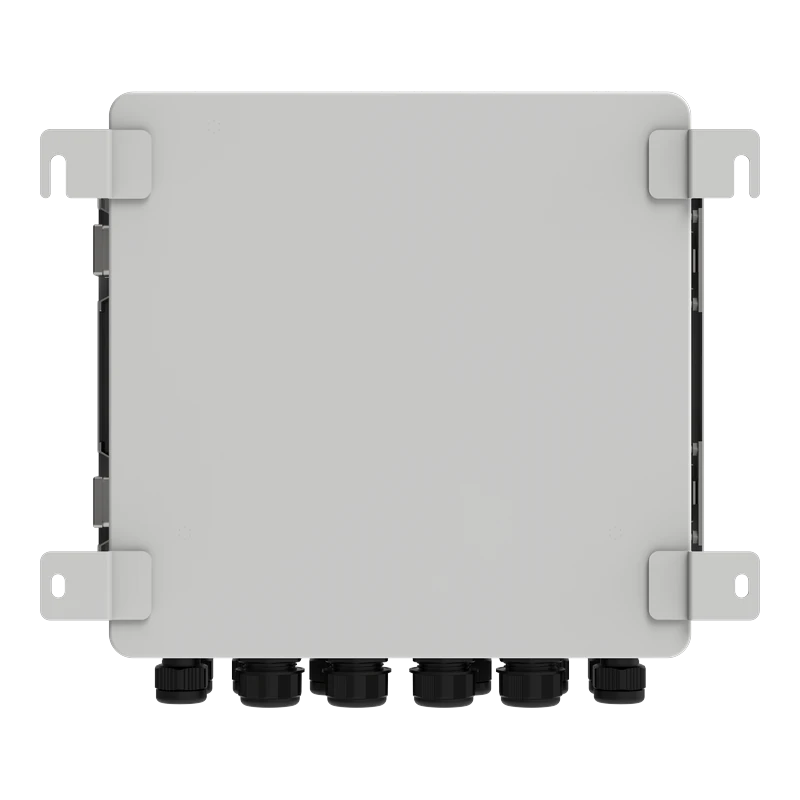

กล่องต่อสายแรงสูง
BTCB0402-300-HB
จุดเด่นที่ทำให้มันแตกต่าง
มาค้นพบคุณสมบัติหลัก ประสิทธิภาพการทำงาน และประโยชน์ทางปฏิบัติที่ทำให้ผลิตภัณฑ์นี้โดดเด่น
สถาปัตยกรรมแบบขนาน 4 ทางเข้า 2 ทางออก
เชื่อมต่อกลุ่มแบตเตอรี่ได้สูงสุดสี่กลุ่มแบบขนาน และส่งกระแสไฟฟ้าไปยังช่องเข้าของอินเวอร์เตอร์สองช่องผ่านบล็อกขั้วต่อร่วม
กระแสไฟฟ้าต่อเนื่อง 240A / กระแสไฟฟ้าสูงสุด 300A
รองรับกระแสไฟฟ้าต่อเนื่องสูงสุด 240A และกระแสไฟฟ้าสูงสุด 300A (≤30 นาที)
แรงดันสายสาขาที่กำหนด 1000V
รองรับการจ่ายไฟฟ้าแรงสูง DC ด้วยแรงดันสายสาขาที่กำหนดไว้ที่ 1000V
IP65 ระดับการป้องกัน
ได้รับการจัดอันดับ IP65 สำหรับการป้องกันฝุ่นและน้ำแรงดันสูง เหมาะสำหรับการติดตั้งบนผนังทั้งในและนอกอาคาร
ช่วงอุณหภูมิการทำงานที่กว้าง
ทำงานได้อย่างน่าเชื่อถือในอุณหภูมิตั้งแต่ -20°C ถึง 60°C ด้วยระบบระบายความร้อนตามธรรมชาติ ที่ความสูงไม่เกิน 3000 เมตร
เบรกเกอร์วงจรในตัว 1000V 320A
เบรกเกอร์วงจรแบบบูรณาการช่วยให้สามารถตัดวงจรด้วยมือและป้องกันกระแสเกินที่จุดจ่ายไฟฟ้า
โครงสร้างตัวถังโลหะ
โครงเครื่องทำจากโลหะที่แข็งแรง พร้อมด้วยบัสบาร์เข้า BAT+/BAT- และบัสบาร์ออก PCS+/PCS- ที่ออกแบบมาโดยเฉพาะ
รองรับการใช้งานร่วมกับชุดแบตเตอรี่ Felicity HV
ทำงานร่วมกับกลุ่มแบตเตอรี่ FLH48100UCG1, FLH48100UCG2, FLH96050SCG1, FLH96050SCG2 และ FLH96050SCG2-H
การทำงานแบบปลอดภัย
ระบบป้องกันการโหลดเกิน อุณหภูมิสูงเกินไป และการลัดวงจร
ข้อมูลทางเทคนิค
| แบบ | BTCB0402-300-HB |
|---|---|
| จำนวนเส้นทางเข้าสูงสุด | 4 ช่องเข้า 2 ช่องออก |
| แรงดันที่กำหนดของสายสาขา (V) | 1000 |
| กระแสไฟฟ้าต่อเนื่องสูงสุดตามค่ากำหนด (A) | 240 |
| กระแสสูงสุด (A) | 300 (≤30 นาที) |
| สวิตช์แบตเตอรี่ | PEMC-H |
| วัสดุเปลือก | ตัวเครื่องทำจากโลหะ |
| ระดับการป้องกัน | IP65 |
| ช่วงอุณหภูมิการทำงาน | -20°C ถึง 60°C |
| การติดตั้งและให้เช่า | ในอาคาร/นอกอาคาร |
| วิธีติดตั้ง | ติดตั้งบนผนัง |
ความสามารถในการขยายระบบที่เหนือกว่า
12–16 kW
ช่วงกำลัง
10 หน่วย
สนับสนุนการทำงานแบบขนาน: สูงสุด 10 เครื่อง
ภาพรวม:
BTCB0402-300-HB
เอกสารนี้อธิบายการติดตั้งและการบำรุงรักษาตู้ต่อสายแรงสูง (HV junction box) ดังต่อไปนี้:
BTCB0402-300-HB
คู่มือนี้จัดทำขึ้นสำหรับบุคลากรที่มีคุณสมบัติเหมาะสมเท่านั้น งานที่ระบุไว้ในเอกสารนี้ต้องดำเนินการโดยช่างเทคนิคที่ได้รับอนุญาตและมีคุณสมบัติเหมาะสมเท่านั้น หลังจากติดตั้งแล้ว,
ผู้ติดตั้งต้องอธิบายคู่มือการใช้งานให้ผู้ใช้ปลายทางเข้าใจอย่างละเอียด
ใส่ข้อความหัวข้อของคุณที่นี่
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.

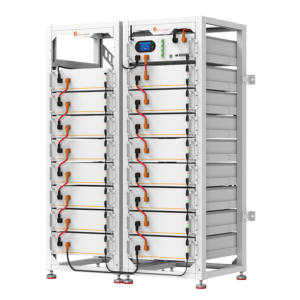

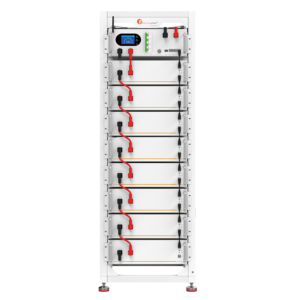

ตัวเลือกกรอบหลายแบบ

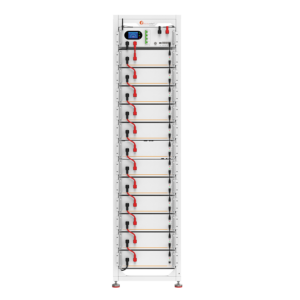

ตัวยึด 9 ชั้น
การจัดตั้งระบบความจุระดับกลางที่มีประสิทธิภาพด้านต้นทุนสูง
ตัวยึด 13 ชั้น
การจัดตั้งระบบความจุระดับกลางที่มีประสิทธิภาพด้านต้นทุนสูง
ตัวยึด 16 ชั้น
การจัดตั้งระบบความจุระดับกลางที่มีประสิทธิภาพด้านต้นทุนสูง
ตัวอย่างการใช้งาน
โรงงาน
ใหญ่
คลังสินค้า
หมู่บ้าน
โรงเรียน
ผู้พักอาศัย
โรงพยาบาล
ดาวน์โหลด
คลิกเพื่อดาวน์โหลด
